I.Función
La función del convertidor ultrasónico (transductor ultrasónico) es convertir la vibración eléctrica en vibración mecánica.
Este proceso se realiza mediante las placas de cerámica piezoeléctrica dentro de la carcasa (generalmente fabricadas con PZT4 y PZT8). Debido al efecto piezoeléctrico inverso, estas placas de cerámica cambian su grosor cuando se aplica un voltaje. Cuando se aplica corriente alterna al convertidor, el material cerámico se expande y contrae, generando así vibración. Si se aplica corriente alterna dentro del rango de frecuencia natural del convertidor, este producirá una amplitud lo suficientemente grande y puede utilizarse como generador de pulsos para la unidad de vibración.
Los convertidores Herrmann tienen frecuencias nominales de 20 kHz, 30 kHz y 35 kHz, con diferentes clases de aislamiento.

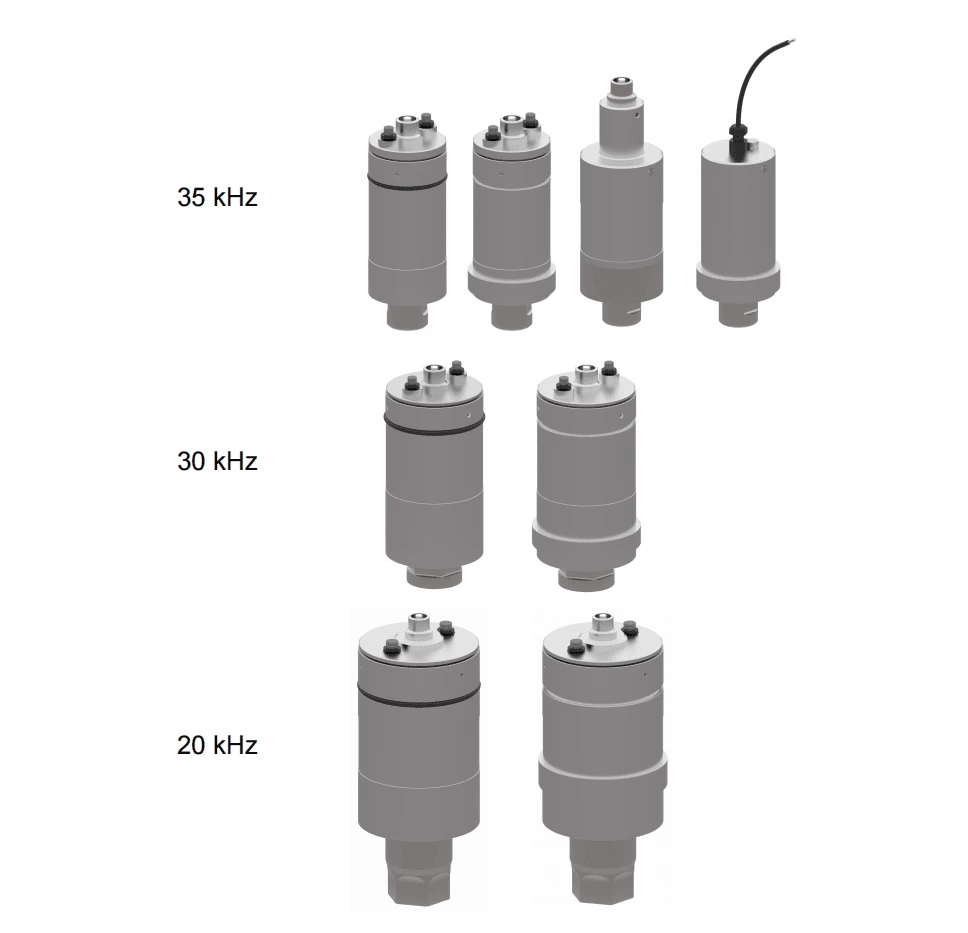

Fig 1 Ejemplo de convertidores ultrasónicos Herrmann
II. Estructura

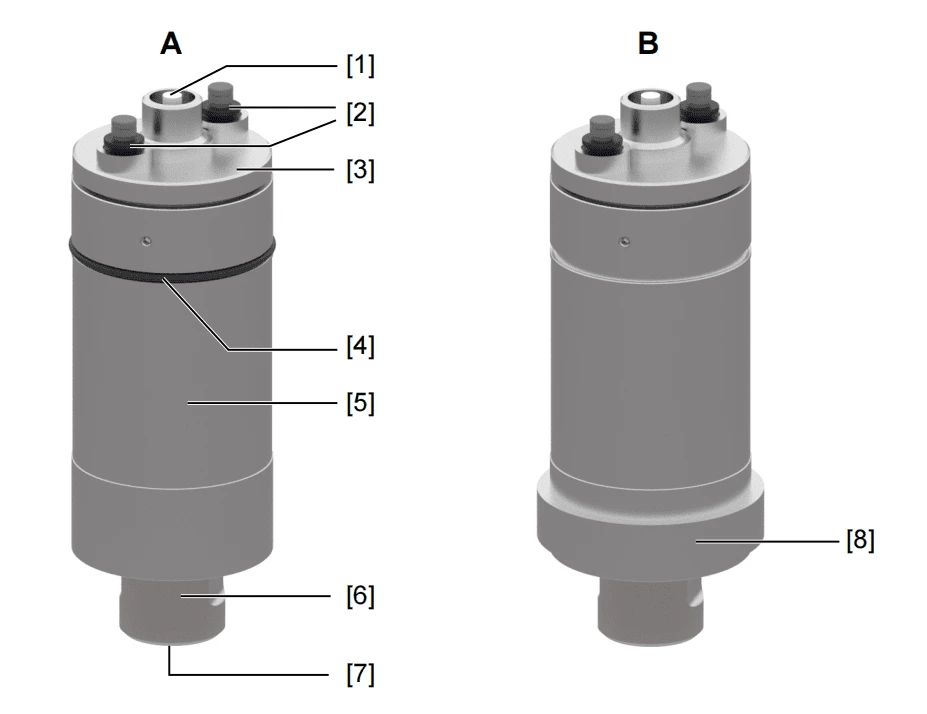

Fig 2 Ejemplo de convertidores Herrmann de 35 kHz, sin cuello (A) y con cuello (B)
[1] Acoplamiento HF
[2] Acoplamiento de aire para enfriamiento del convertidor (con tapones de cierre)
[3] Tapa del convertidor
[4] Anillo de soporte (varía según el tipo de convertidor)
[5] Carcasa del convertidor
[6] Cuello del convertidor
[7] Superficie de acoplamiento con el refuerzo o sonotrodo
[8] Cuello (varía según el tipo de convertidor)
III. Placa de identificación
La placa de identificación de Herrmann puede pegarse o fijarse permanentemente a la carcasa del convertidor Herrmann mediante grabado láser.

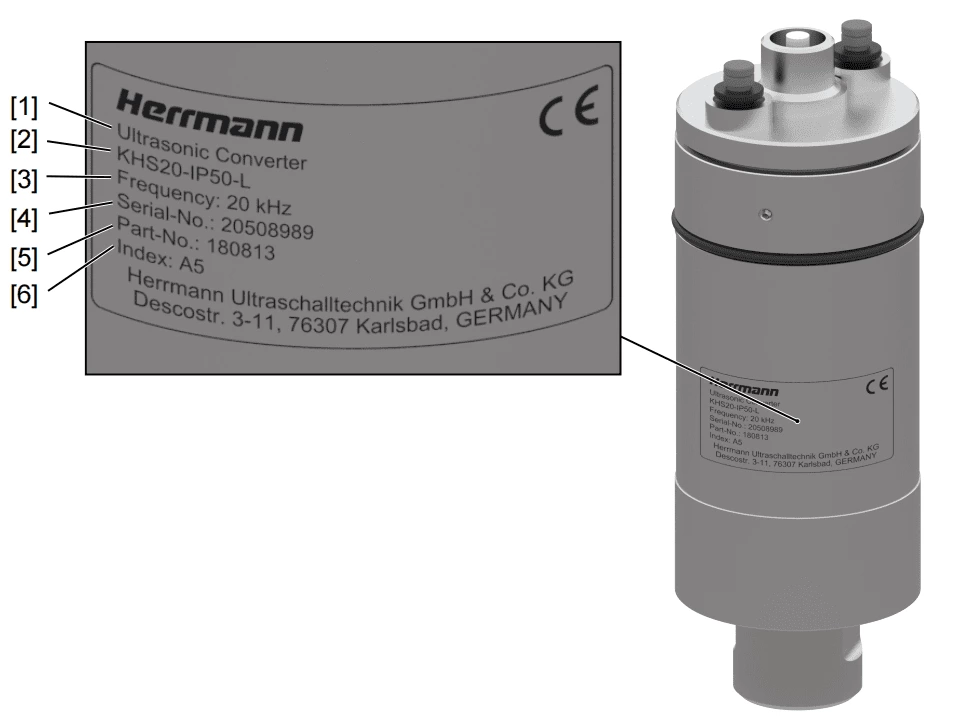

Fig 3 Placa de identificación del convertidor Herrmann
[1] Tipo de componente
[2] Designación del tipo de convertidor
[3] Frecuencia nominal del convertidor
[4] Número de serie del convertidor
[5] Número de artículo del convertidor
[6] Versión
IV. Nivel de protección
Según las condiciones del entorno de producción, los convertidores ultrasónicos Herrmann tienen clasificaciones de protección IP50, IP65 e IP67.

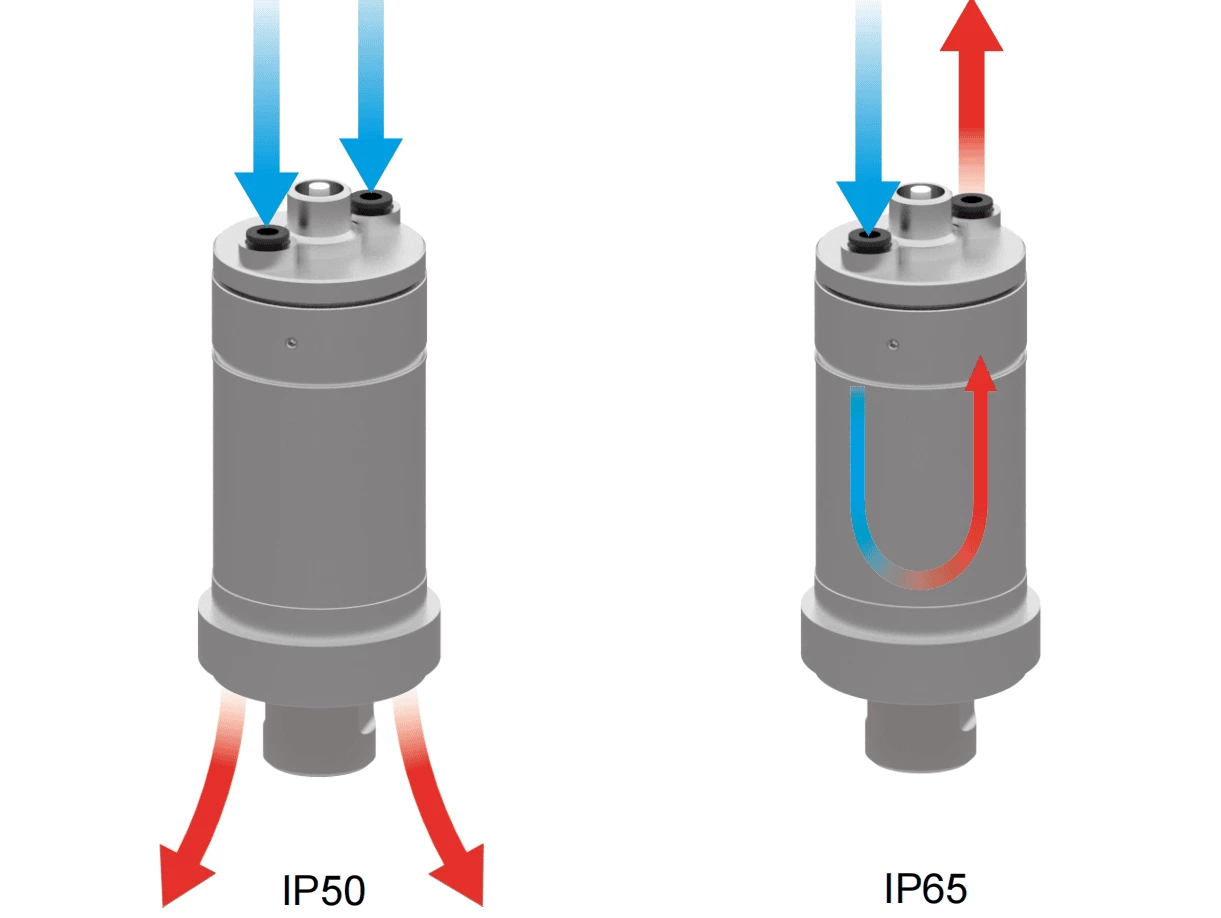

Diferencia en el flujo de aire entre los transductores Herrmann IP50 e IP65
Fig 4 Convertidores con flujo de aire, circuito de enfriamiento abierto y circuito de enfriamiento cerrado
El convertidor puede tener uno o dos conectores montados en la tapa del convertidor, y puede contar con un circuito de enfriamiento abierto o cerrado. Los métodos de instalación de los dispositivos de enfriamiento también varían según el diseño del circuito de enfriamiento.

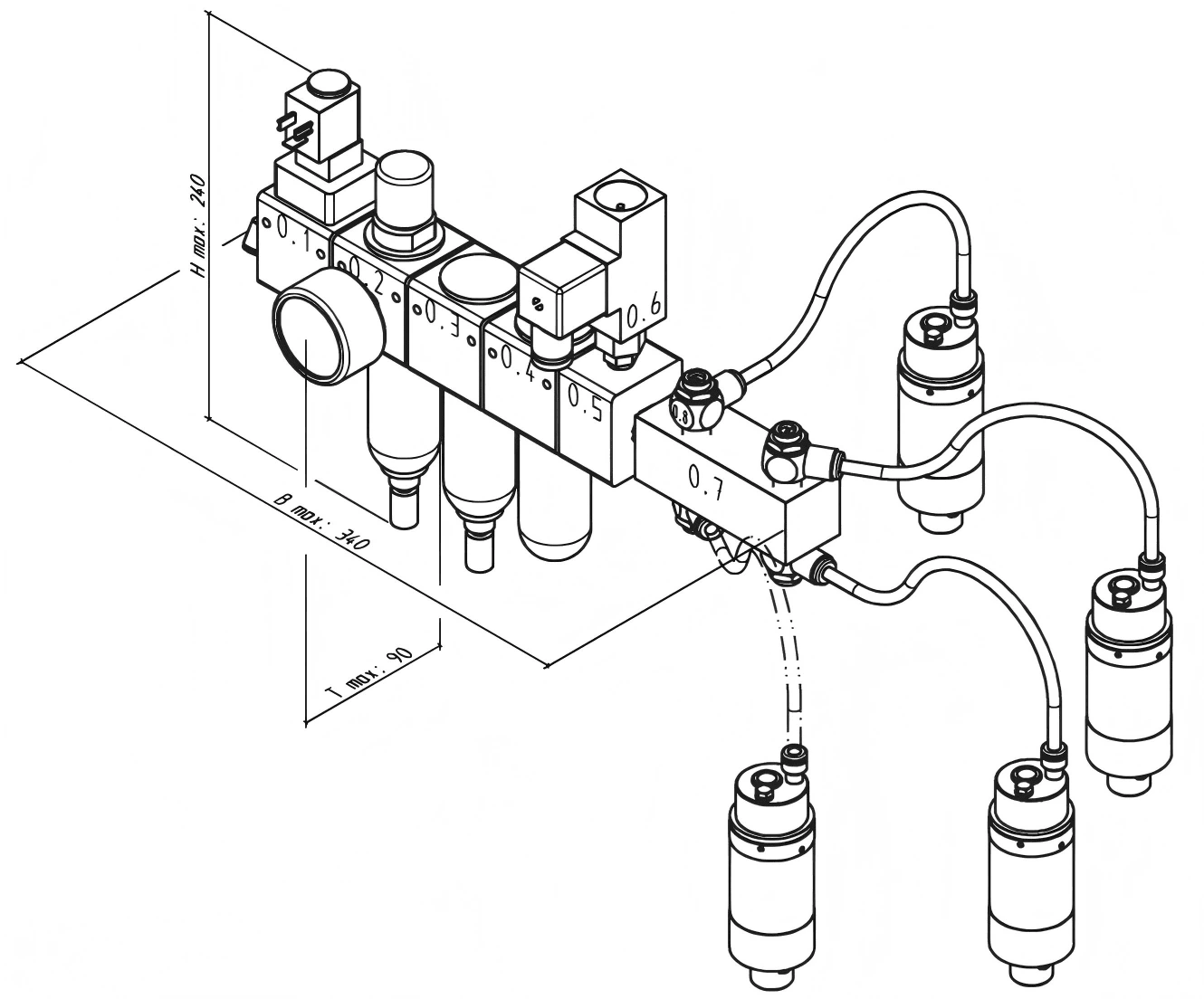

Fig 5 Ejemplos de enfriamiento de convertidor Herrmann IP50

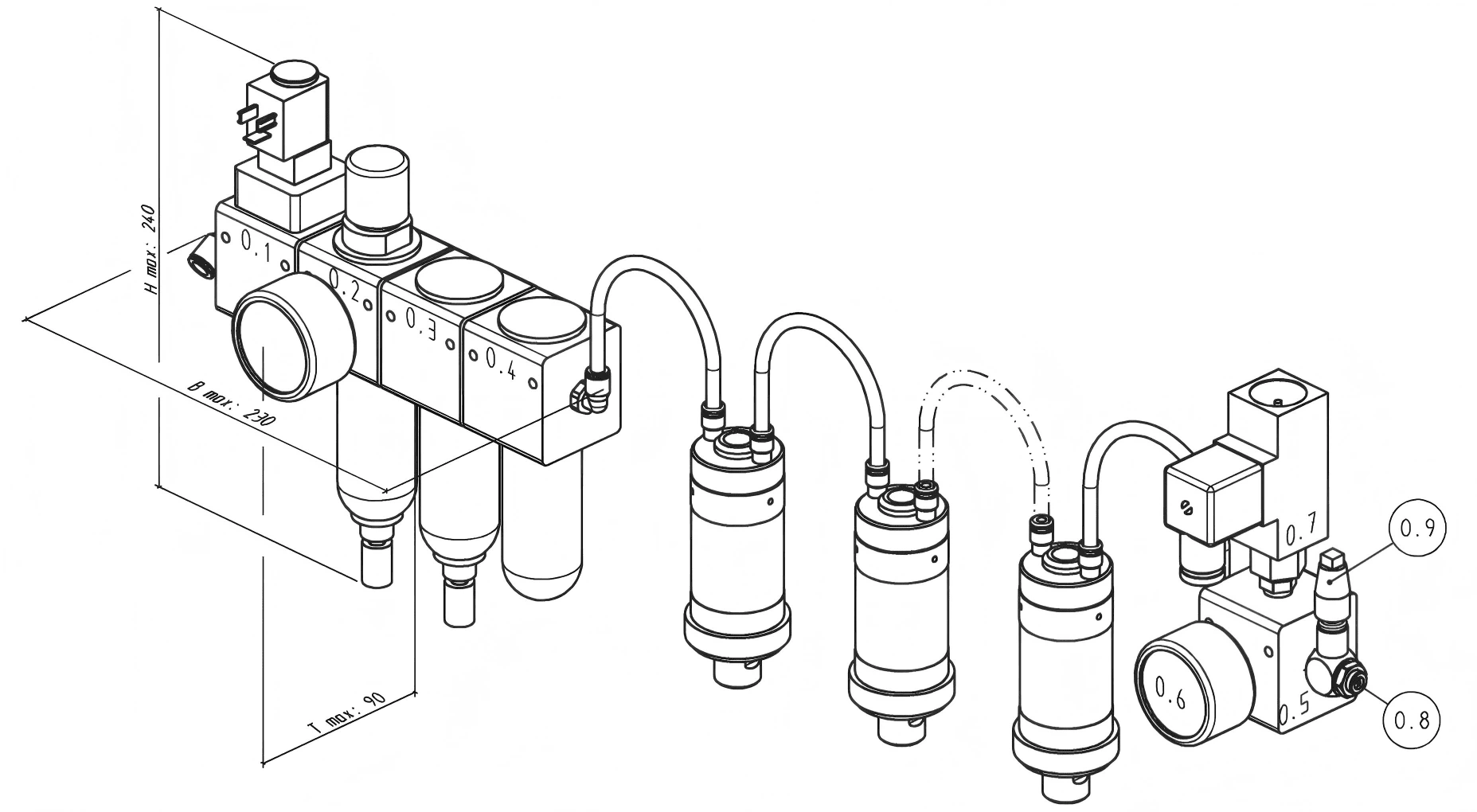

Fig 6 Ejemplos de enfriamiento de convertidor Herrmann IP65

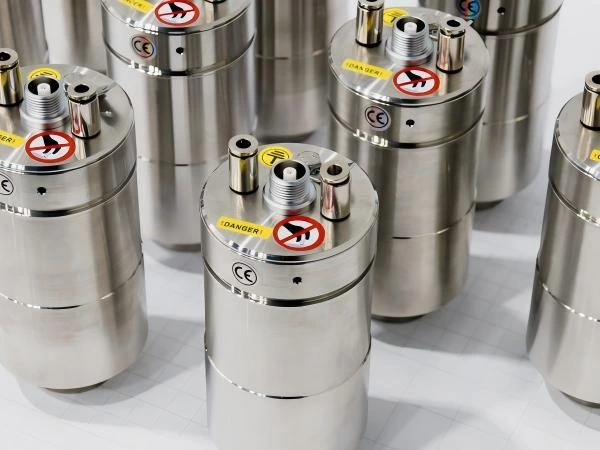

Durante muchos años, Altrasonic Technology se ha especializado en la reparación, mantenimiento y reemplazo de transductores Herrmann. Con un sistema técnico maduro y una extensa experiencia en campo, nos hemos convertido en un socio confiable para numerosas empresas en el manejo de componentes ultrasónicos core de Herrmann.
No solo ofrecemos reparación de fallos, sino también transductores de reemplazo altamente compatibles y económicos, con rendimiento acorde y fácil instalación. Esto reduce eficazmente el tiempo de inactividad del equipo y baja los costos de reemplazo.
Podemos reparar y reemplazar de forma estable una amplia gama de modelos comunes, incluyendo: KHS35‑S‑IP65, KHS35‑D45‑W‑CMI/K, KHS30‑IP65‑L, KHS20‑IP50, CCS30‑IP50‑L, KHS35‑S‑IP65/67‑L‑GSS, CCS20‑S‑IP50‑L‑I, y más.
¿Desea consultar los parámetros detallados, soluciones de adaptación y disponibilidad en stock de estos modelos? Visite nuestra página de productos para obtener su solución personalizada.
